Projeções personalizadas em QGIS

É comum ter várias camadas com diferentes sistemas de referência de coordenadas num projeto do QGIS . Para visualizar estas camadas com precisão, é necessário definir a transformação entre os sistemas de referência de coordenadas.

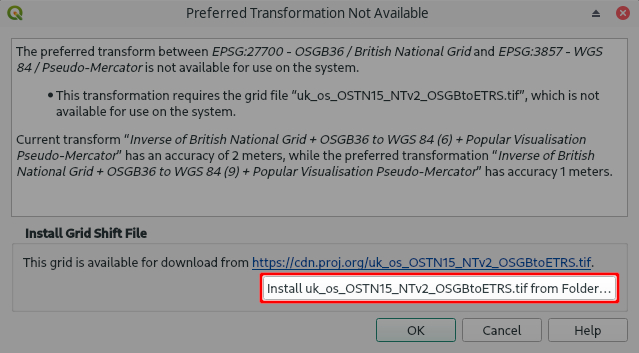

QGIS No Windows e no macOS, vem com projeções e transformações pré-instaladas que são geridas por PROJ, incluindo uma grande quantidade de ficheiros de deslocamento da grelha para transformações precisas de coordenadas horizontais e verticais. No entanto, algumas projeções específicas que não estão incluídas em Dados do PROJ pode ser necessário instalar manualmente ficheiros adicionais de deslocamento da grelha. Se for esse o caso, o QGIS exibirá um aviso e permitirá que instale o ficheiro de deslocamento da grelha a partir de uma pasta.

DICA

Os ficheiros de deslocamento de grelha são normalmente fornecidos pelas autoridades geodésicas nacionais. Os formatos mais comuns são as grelhas TIFF geodésicas (.tiff) e os ficheiros National Transformation versão 2 (.gsb).

Dados do PROJ reúne Grelhas TIFF geodésicas de várias fontes, pelo que poderá descarregar o seu ficheiro de alteração da grelha a partir daí.

Só é necessário efetuar esta configuração uma vez. Depois de instalar os ficheiros de grelha, estes são automaticamente utilizados pelo QGIS sempre que necessário.

AVISO

Se quiser partilhar o seu projeto com outra pessoa, essa pessoa também terá de instalar os ficheiros de deslocamento da grelha na sua pasta « QGIS » para que os dados sejam apresentados corretamente.

Mais informações sobre projeções e transformações

Este artigo mais detalhado contém mais informações sobre projeções cartográficas, sistemas de referência de coordenadas e transformações.

Se quiser saber mais sobre este tema, recomendamos que consulte o QGIS documentação online ou Documentação do PROJ.

Os problemas relacionados com as projeções são uma das causas mais comuns do deslocamento dos seus dados de campo, tal como mencionado no nosso blogue «Por que razão os meus pontos de levantamento estão deslocados?».

Projeções personalizadas na aplicação móvel « Mergin Maps »

Se teve de instalar ficheiros de deslocamento da grelha no QGIS para que as suas camadas fossem apresentadas corretamente, é também necessário fornecer esses mesmos ficheiros de deslocamento da grelha à aplicação móvelMergin Maps .

Mergin Maps aplicação móvel suporta os seguintes formatos de ficheiros de mudança de grelha:

• Transformação Nacional, versão 2 (.gsb)
• Grelhas TIFF geodésicas (.tiff)

Quando a aplicação é iniciada, procura por proj pastas em todos os projetos disponíveis no disco. Os ficheiros de deslocamento da grelha encontrados nessas pastas podem, em seguida, ser utilizados em todos os projetos.

Adicionar ficheiros de deslocamento da grelha à aplicação móvel « Mergin Maps »

Não podia ser mais fácil! Ao criar um novo projeto em Mergin Maps , seja através da compilação do projeto atual em QGIS ou utilizando o projeto atual em QGIS tal como está, o pluginMergin Maps QGIS irá copiar todas as grelhas de deslocamento de referência necessárias para a pasta do projeto correspondente.

Tudo o que precisas de fazer é:

1. Defina os sistemas de coordenadas, as projeções e as transformações no seu Mergin Maps projeto no QGIS , conforme necessário.

2. Sincronize o projeto utilizando o plugin «QGIS ». Se faltar um ficheiro da grelha de turnos, será apresentado um aviso com um link para resolver o problema.

3. Descarregue o projeto com os ficheiros de deslocamento da grelha para Mergin Maps aplicação móvel. Quando o projeto for descarregado para a aplicação pela primeira vez, irá receber um Erro PROJ que lhe pedirá para reiniciar a aplicação para carregar os ficheiros de deslocamento da grelha. A mensagem de erro não deverá aparecer após o reinício da aplicação.

Adicionar manualmente ficheiros de deslocamento da grelha

Se pretender adicionar manualmente ficheiros de deslocamento da grelha à aplicação móvel:

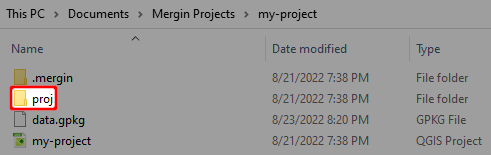

1. Crie uma pasta chamada proj na pasta do seu projeto

2. Copie o ficheiro de deslocamento da grelha para o proj pasta

   DICA

   Os ficheiros de alteração de grelha instalados no programa « QGIS » no seu computador podem ser encontrados nestes locais:

   • Utilizadores do Windows: C:\Users\USER\AppData\Roaming\QGIS\QGIS3\profiles\default\proj (USER é o seu nome de utilizador)
   • Utilizadores do macOS: ~/Biblioteca/Application\Support/QGIS/QGIS3/profiles/default/proj
   • Utilizadores do Linux: ~/.local/share/QGIS/QGIS3/profiles/default/proj

3. Sincronizar o projeto utilizando o plugin «QGIS »

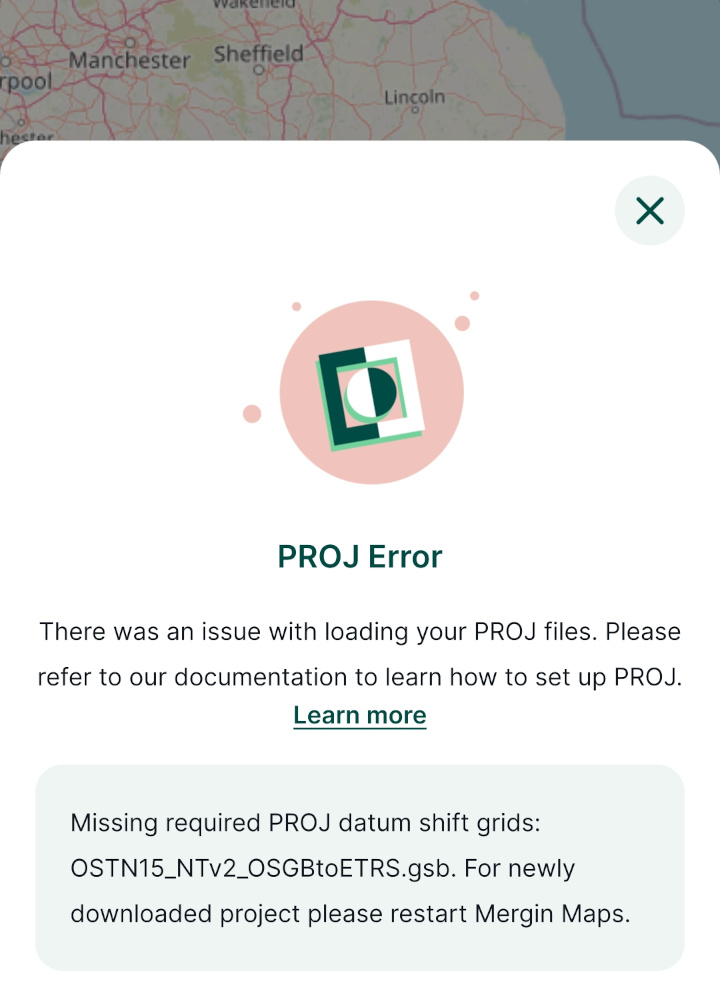

4. Descarregue o projeto com os ficheiros de deslocamento da grelha para a aplicação móvel «Mergin Maps ». Quando o projeto for descarregado para a aplicação pela primeira vez, irá receber uma mensagem de erro PROJ que o solicitará a reiniciar a aplicação para carregar os ficheiros de deslocamento da grelha. A mensagem de erro não deverá aparecer após o reinício da aplicação.
